電動揚聲器的基本結構

電動揚聲器是最常見的類型，它的基本工作原理就是，使用金屬細線繞制導線線圈，通電后可形成電磁體，與永磁體產生作用力，驅動振膜發聲，這是電動揚聲器最基本的原理，相信大家對此已經不會陌生。利用這個基本原理設計出來的揚聲器，均屬于電動揚聲器，或者叫動圈揚聲器。依據振膜形式，又大致分為2類——球頂揚聲器以及錐形揚聲器。球頂揚聲器一般作為高音單元使用，而錐形揚聲器則主要為中音、低音或者全頻[寬頻]揚聲器的主要形態。在了解電動揚聲器之前，我們先看看制造揚聲器的元器件。

要讓音圈懸浮，需要懸掛系統。音圈安裝振膜根部，支撐振膜的是折環，折環又俗稱“邊”，橡膠邊、布邊的“邊”就是指的折環，它也可以被稱作抑環。在錐形揚聲器的設計當中，會選擇一種不同于振膜材料制作折環，而在球頂高音揚聲器設計當中，一般使用振膜的邊緣壓制成折環。在錐形揚聲器當中，還會多出一個叫做定心支片的東西，它用于穩固椎體，如果沒有定心支片，椎體可能非前后搖擺，導致擦碰到音圈。定心支片簡稱定心片，俗稱“彈波”，在錐形揚聲器中廣泛應用，在極少數的球頂高音揚聲器當中也有應用。折環與定心支片構成了揚聲器的懸掛系統，它將振膜與音圈懸掛起來，不會直接接觸到磁體與導磁元件。

仔細對比兩類揚聲器的結構，會發現，它們具有高度的相似性。實際上，耳機用的揚聲器，哪怕只有9mm的直徑，其結構也大同小異。

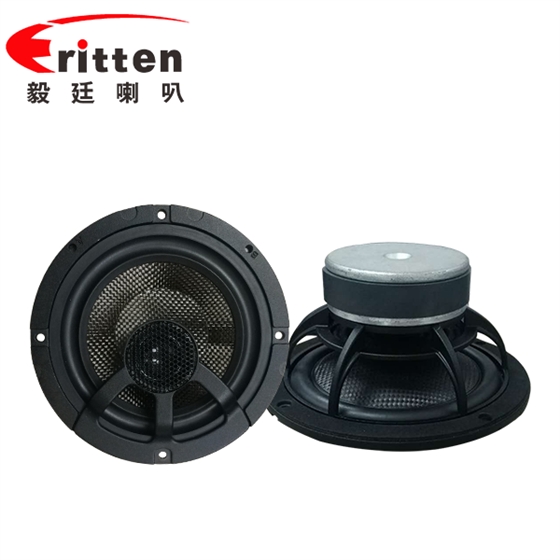

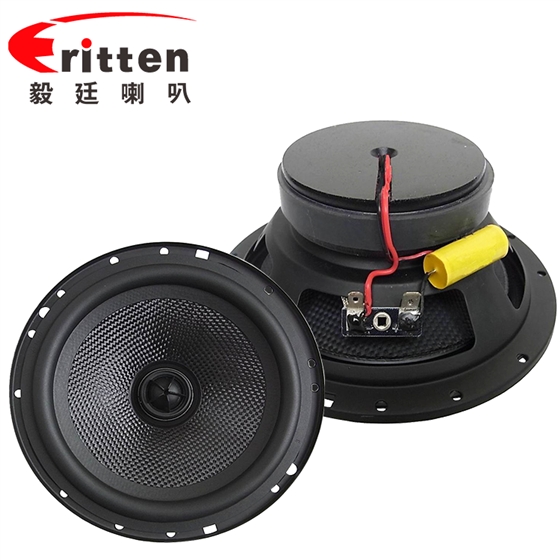

汽車喇叭
